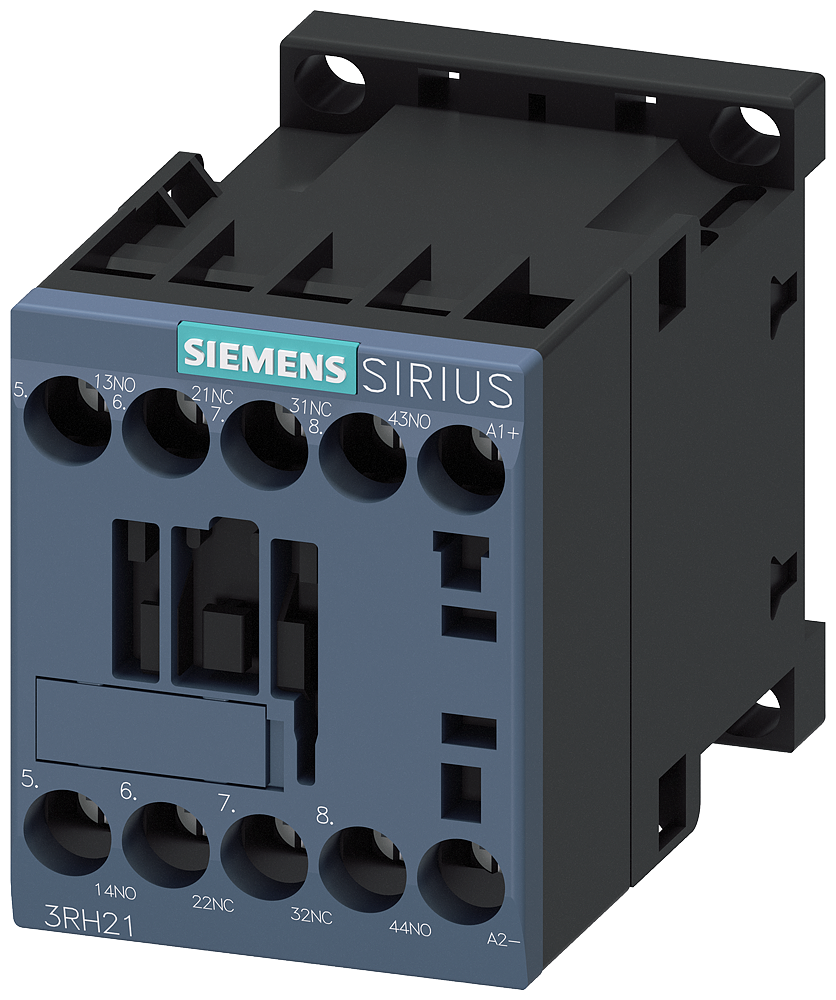

El 3RH2122-1BB40 de Siemens es un contactor auxiliar S00 de la familia SIRIUS 3RH2, diseñado para la lógica de mando en paneles industriales. Con bobina de 24 V DC y una configuración de 2 contactos normalmente abiertos y 2 contactos normalmente cerrados, facilita la conmutación de señales y la coordinación entre el contactor principal y las entradas/salidas de control. Su formato S00 y borne de tornillo permiten un montaje compacto y una conexión segura en armarios de distribución.

Características técnicas

• Familia: SIRIUS 3RH2, Serie S00
• Tipo: Contactor auxiliar con 2 contactos NA y 2 NC
• Bobina: DC 24 V
• Montaje: borne de tornillo
• Protección/Encapsulado: IP20, grado de contaminación 3
• Tensión de aislamiento: 690 V
• Resistencia a impulsos: 6 kV
• Vida útil mecánica típica: 30,000,000 maniobras (contactor sin bloque de contactos auxiliares)
• Con bloque de contactos auxiliares montado para equipo electrónico típico: 5,000,000 a 10,000,000 maniobras
• Peso: 0.271 kg

Beneficios para tu proyecto

Optimiza el espacio en tableros gracias al formato S00 y a la conectividad por borne de tornillo, reduciendo el cableado y simplificando el montaje. La bobina de 24 V DC ofrece conmutación rápida y estable para secuencias de control, adecuada para lógicas de seguridad y control de procesos en líneas de producción. La configuración 2NA+2NC facilita señales de mando y feedback, permitiendo integración directa con módulos I/O de Siemens y con redes industriales como PROFINET para diagnóstico y supervisión en tiempo real. Su construcción robusta soporta tensión de aislamiento elevada (690 V) y picos de tensión, aumentando la confiabilidad en entornos de manufactura con variaciones de carga.

Aplicaciones

Ideal en tableros de control de máquinas herramienta, líneas de ensamblaje y sistemas de embalaje donde se requiera una lógica auxiliar para el mando de contactores principales. Se integra con controladores SIMATIC y soluciones PROFINET para supervisión de estado y diagnóstico remoto, manteniendo una arquitectura modular y escalable en instalaciones industriales mexicanas.

Encuentra más equipos de Siemens aquí.

Nombre Comercial del Producto	SIRIUS
Designación del Producto	Contactor auxiliar
Denominación del Tipo de Producto	3RH2
Tamaño del Contactor	S00
Ampliación del Producto Interruptor Auxiliar	Sí
Pérdidas [W] con Valor Asignado de la Intensidad sin Componente de Corriente de Carga Típico	4 W
Tensión de Aislamiento con Grado de Contaminación 3 con AC Valor Asignado	690 V
Grado de Contaminación	3
Resistencia a Tensión de Choque Valor Asignado	6 kV
Resistencia a Choques con Choque Rectangular	● con DC: 10g / 5 ms, 5g / 10 ms
Resistencia a Choques con Choque Sinusoidal	● con DC: 15g / 5 ms, 8g / 10 ms
Vida Útil Mecánica (Ciclos de Maniobra)	● del contactor típico: 30 000 000 ● del contactor con bloque de contactos auxiliares montado para equipo electrónico típico: 5 000 000 ● del contactor con bloque de contactos auxiliares montado típico: 10 000 000
Designaciones de Referencia según IEC 81346-2:2009	K
Directiva RoHS (Fecha)	10/01/2009
Peso	0,271 kg
