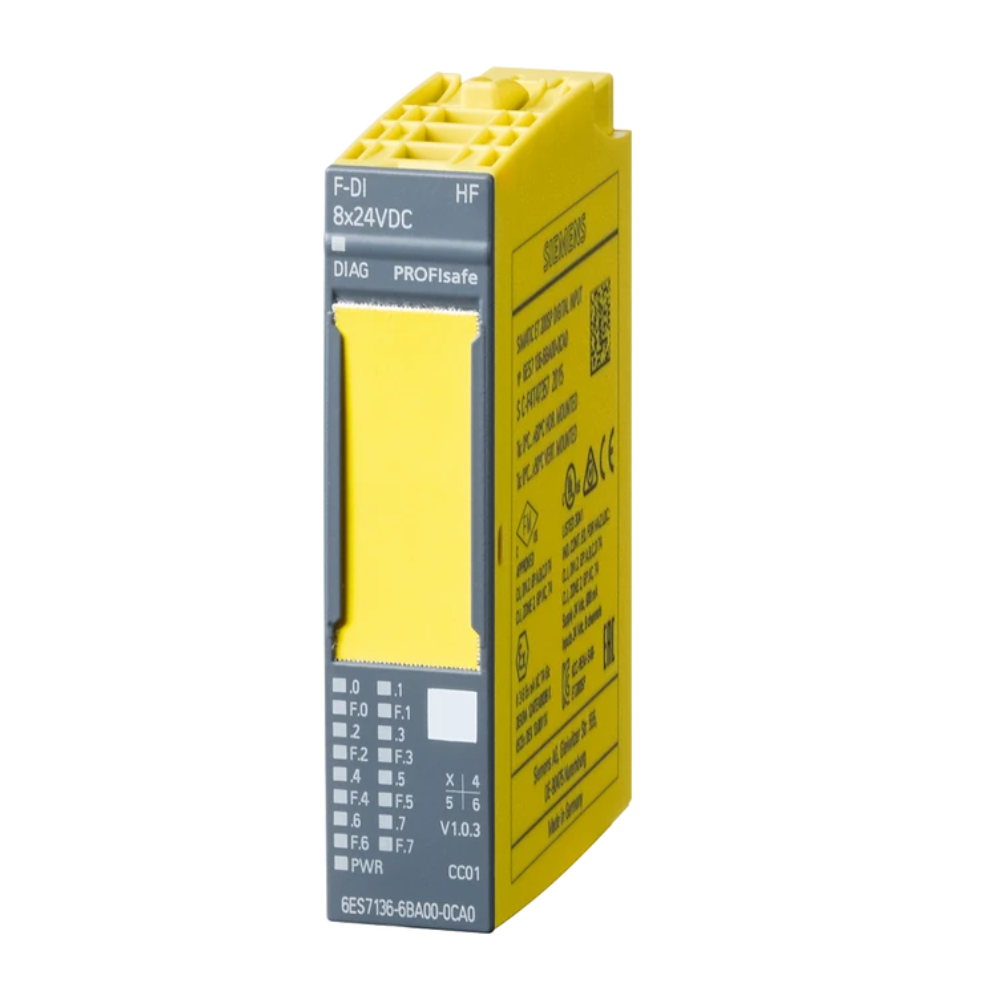

Siemens 6ES7136-6BA01-0CA0 SIMATIC DP Módulo De Entrada Digital 8xDI 24VDC HF PLe SIL3
Quedan 16 piezas disponibles
Envío express el
Envío regular el
ACEPTAMOS 6 MSI CON TARJETAS DE CRÉDITO
Siemens 6ES7136-6BA01-0CA0 SIMATIC DP Módulo De Entrada Digital 8xDI 24VDC HF PLe SIL3
El F-DI 8x24VDC HF (6ES7136-6BA01-0CA0) es un módulo electrónico de seguridad para la periferia SIMATIC ET 200SP que adquiere 8 señales digitales de 24 V DC, como paros de emergencia, interruptores de puerta o cortinas de luz, y las transmite por PROFIsafe a un controlador de seguridad. Alcanza PLe y Cat. 4 según ISO 13849-1 y SIL3 según IEC 61508, y alimenta los sensores con 8 salidas protegidas contra cortocircuito.
- Módulo de 8 entradas digitales de seguridad de 24 V DC hasta PLe / SIL3 por PROFIsafe
- 8 salidas de alimentación para sensores de 24 V con 300 mA por canal y protección contra cortocircuito
- Función de contaje de 500 Hz para vigilancia de parada y de velocidad
Ficha Técnica
| Marca | Siemens |
| Número de pedido (SKU) | 6ES7136-6BA01-0CA0 |
| Línea / Familia | SIMATIC ET 200SP, módulo electrónico de seguridad F-DI 8x24VDC HF |
| Entradas digitales | 8 entradas de seguridad de 24 V DC, tipo P, característica IEC 61131 tipo 1 |
| Nivel de seguridad | PLe y Cat. 4 (ISO 13849-1); SIL3 (IEC 61508); PFH < 1,00E-09 1/h; PFDavg < 2,00E-05 |
| Comunicación de seguridad | PROFIsafe |
| Alimentación | 24 V DC (19,2 a 28,8 V DC); protección contra inversión de polaridad; 40 mA sin carga; pérdidas típicas 2 W |
| Alimentación de sensores | 8 salidas de 24 V; 300 mA por canal; 800 mA por módulo; protección electrónica contra cortocircuito |
| Retardo de entrada | Parametrizable de 0,4 a 20 ms |
| Función de contaje | 1 contador de 500 Hz, ascendente/descendente; vigilancia de parada y de velocidad |
| BaseUnit y codificación | BaseUnit tipo A0; código de color CC01; codificación electrónica tipo F automática |
| Ingeniería | SIMATIC Safety V20/V21 o superior con HSP 0484; GSDML V2.45; firmware V3.0 actualizable |
| Dimensiones y peso | 15 × 73 × 58 mm (ancho × alto × profundidad); 29 g |
| Condiciones de operación | 0 a 60 °C en montaje horizontal; 0 a 50 °C en vertical; hasta 4 000 m s. n. m. |
| Certificaciones | TÜV (seguridad funcional), PROFIsafe, FM, CCC-Ex; homologaciones navales NK, CCS y KR |
Caso de aplicación: filtro prensa de lodos en una planta de tratamiento de agua
Problema: El filtro prensa de deshidratación de lodos tiene paros de emergencia, una cortina de luz en la zona de descarga y una puerta de acceso, cada uno cableado a su propio relevador de seguridad. Cuando se dispara una protección, el operador no sabe cuál fue y el arranque se retrasa mientras se revisa el tablero.
Solución: Se agrega un 6ES7136-6BA01-0CA0 en la estación ET 200SP del filtro prensa, sobre una BaseUnit tipo A0. Las señales llegan por PROFIsafe a una CPU de seguridad SIMATIC S7-1500F programada en TIA Portal con SIMATIC Safety. El diagnóstico por canal y los LED de cada entrada muestran qué dispositivo actuó, y esa información se puede llevar al HMI de la planta.
Preguntas frecuentes
¿Con qué controladores funciona el 6ES7136-6BA01-0CA0?
Funciona dentro de una estación de periferia SIMATIC ET 200SP y envía sus señales por PROFIsafe a un controlador de seguridad SIMATIC (F-CPU). Con CPU S7-300/400F ocupa 6 bytes de entradas y 4 de salidas; con las demás F-CPU ocupa 7 y 5 bytes. Además del modo de entradas digitales, ofrece una función de contaje de hasta 500 Hz.
¿Qué versión de software se necesita para configurarlo?
En TIA Portal se configura con SIMATIC Safety V20 o V21 y el HSP 0484, o con una versión posterior. En STEP 7 se configura como el modelo predecesor 6ES7136-6BA00-0CA0. Para integrarlo por archivo GSD en PROFINET se requiere GSDML V2.45 o superior. Su firmware V3.0 se puede actualizar.
¿Cómo se monta este módulo de seguridad?
Se inserta en una BaseUnit tipo A0 del ET 200SP, como la BU15-P16+A0+2D, que abre un nuevo grupo de potencial, o la BU15-P16+A0+2B. La codificación electrónica tipo F es automática. Mide 15 × 73 × 58 mm y opera de 0 a 60 °C en montaje horizontal y de 0 a 50 °C en vertical.
Para comprar más productos compatibles Siemens, encuéntralos aquí.
