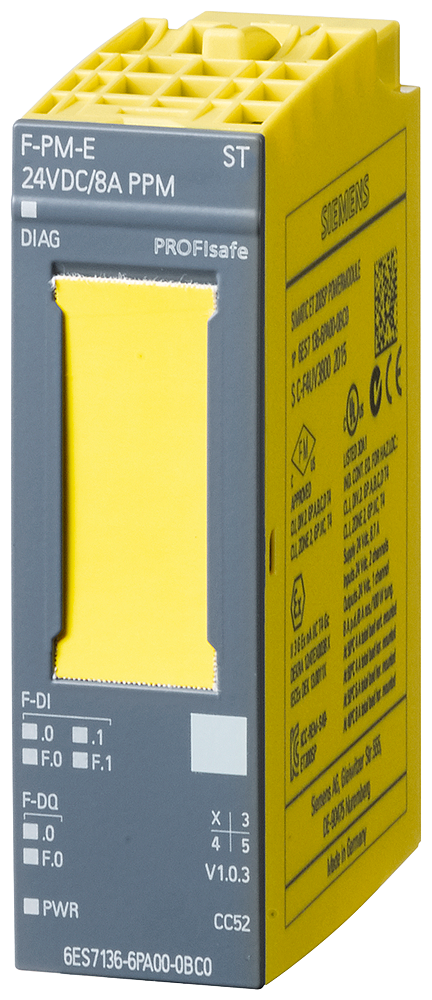

El módulo F-PM-E PROFIsafe para ET 200SP, 6ES7136-6PA00-0BC0, es un módulo de potencia para la familia SIMATIC DP ET 200SP. Su función industrial es suministrar una alimentación 24 VDC a la red de I/O y realizar la desconexión segura de DQ y F-DQ hasta PL D/SIL2 o PL E/SIL3, lo que permite mantener la seguridad funcional en zonas críticas de la producción. Integrado en la línea ET 200SP, este módulo ofrece dos entradas digitales seguras y una salida digital segura PPM, con protección contra inversión de polaridad, diagnóstico y comunicación fiable a través de PROFINET. Su diseño optimiza la seguridad sin sacrificar rapidez de respuesta en ciclos de automatización y mantiene un consumo moderado para racks con varios nodos en plantas mexicanas.

Características técnicas

• Tipo de producto: Módulo de potencia PROFIsafe para ET 200SP (F-PM-E)
• Tensión de alimentación nominal (DC): 24 V
• Rango admisible (DC): 20,4 V – 28,8 V
• Protección contra inversión de polaridad: Sí
• Consumo sin carga (valor nominal): 75 mA
• Consumo máx. desde el bus de fondo: 21 mA
• Tensión de salida nominal (DC): 24 V
• Número de entradas digitales seguras: 2
• Número de salidas digitales seguras: 1
• Protección contra cortocircuito: Sí (electrónica; umbral 0,7 A a 2,1 A)
• Intensidad de salida máx. (sensores): 600 mA
• Alimentación de sensores (24 V): Sí; mínimo L+ (-1,5 V)
• Protección de sensores ante cortocircuito: Sí
• Potencia tomada del bus de fondo: 70 mW
• Pérdidas típicas: 5 W
• Espacio de direcciones por módulo: Entradas 7 byte / Salidas 5 byte
• Codificación automática: Sí
• Compatibilidad PROFINET: GSD/revisión V2.31 o superior
• Protección de montaje: IP20
• Ingeniería: Configurable/integrado desde STEP 7 y TIA Portal (V12 y anteriores)

Beneficios para tu proyecto

La solución PROFIsafe integrada en este módulo aporta seguridad funcional sin complejidad adicional en el cableado, permitiendo paradas seguras y enclavamientos críticos sin sacrificar productividad. Con dos entradas digitales seguras y una salida digital segura, es ideal para monitorizar estados de puerta/guardas, E‑Stops y señales de misión, facilitando la verificación de seguridad en línea sin interferir con la lógica principal de la máquina. Su consumo moderado y la protección contra cortocircuitos reducen riesgos en entornos de producción exigentes, optimizando la continuidad operativa. La compatibilidad PROFINET y la configuración a través de STEP 7/TIA Portal aceleran la implementación en proyectos existentes en México, asegurando trazabilidad e integridad de la red de automatización.

Aplicaciones

Aplicable a líneas de montaje, empaquetado y handling donde la seguridad de parada y la verificación de señales son críticas. Ideal en celdas con ET 200SP que requieren desconexión segura de energía y monitoreo de entradas de seguridad en robótica o cintas transportadoras. Se integra fácilmente en arquitecturas de automatización distribuidas, permitiendo escalabilidad de nodos PROFIsafe y coherencia de datos en redes PROFINET para plantas industriales con normas de seguridad funcional elevadas.

Encuentra más equipos de Siemens aquí.

Datos Técnicos Generales	Detalle
Designación del tipo de producto	F-PM-E 24 VDC/8 A PPM ST
BaseUnits utilizables	BU tipo C0
Código de color para etiqueta de identificación por color	CC52
Datos de I&M	Sí; I&M0 a I&M3
Ingeniería con STEP 7 TIA Portal	Configurable/integrado desde versión V12
Ingeniería con STEP 7	Configurable/integrado desde versión V5.5 SP3/-
PROFINET versión GSD/revisión	GSD o sup. V2.31
Tensión de alimentación nominal (DC)	24 V
Rango admisible (DC)	20,4 V – 28,8 V
Protección contra inversión de polaridad	Sí
Consumo sin carga (valor nominal)	75 mA
Consumo máx. desde el bus de fondo	21 mA
Tensión de salida nominal (DC)	24 V
Número de salidas	2
Protección contra cortocircuito	Sí; electrónica (umbral de respuesta 0,7 A a 2,1 A)
Intensidad de salida máx. hasta 60 °C	0,3 A
Alimentación de sensores (24 V)	Sí; mín. L+ (-1,5 V)
Protección contra cortocircuito en sensores	Sí
Intensidad total de salida para sensores	600 mA máx.
Potencia tomada del bus de fondo	70 mW
Pérdidas típicas	5 W
Espacio de direcciones por módulo	Entradas: 7 byte / Salidas: 5 byte
Codificación automática	Sí
