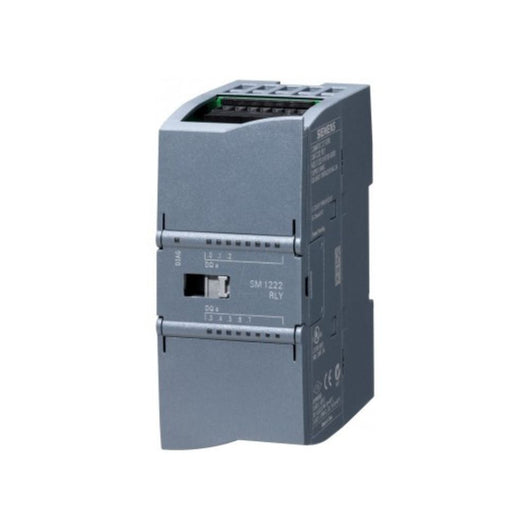

Siemense 6ES7222-1XF32-0XB0 SIMATIC S7-1200 Módulo 8 DO Relé Conmutado SM 1222 Serie

El módulo SM 1222, 8 DO, con número de parte 6ES7222-1XF32-0XB0, es un módulo de salidas digitales para la familia SIMATIC S7-1200. Diseñado para ampliar la capacidad de E/S de la CPU de la serie S7-1200, este módulo de la línea SM 1222 ofrece ocho salidas de relé conmutado para la conexión de cargas industriales. La combinación de 8 canales y la posibilidad de elegir entre tensiones de salida DC (5–30 V) o AC (5–250 V) facilita la conmutación de cargas diversas sin necesidad de tarjetas adicionales. La bobina de cada relé opera a 24 V DC y la conmutación está especificada para cargas resistivas, inductivas y de lámpara, con un máximo de 2 A por canal. Con una pérdida típica de 5 W y un ciclo de maniobra mecánico de 10 millones, este módulo está diseñado para entornos de producción continuos, donde la confiabilidad y la capacidad de respuesta son críticas. Su integración en un sistema SIMATIC S7-1200 es directa gracias al formato de módulo compacto y a la continuidad de la familia SM 1222, lo que permite una expansión granular sin alterar la CPU (exceptuando configuraciones específicas). La flexibilidad de comunicación de la familia SM 1222 añade opciones de conectividad y compatibilidad con PROFINET, permitiendo señales de control y estado integradas en un bus de campo. Aunque las protecciones contra cortocircuitos deben prever externamente, el diseño minimiza el cableado en el armario, favoreciendo un mantenimiento sencillo y una mayor claridad eléctrica.

Características técnicas

• Salidas digitales: 8 DO (módulo de relé conmutado)
• Tipo de salida: 8 relés conmutados, 2 A por canal (resistiva)
• Tensión de salida: DC 5–30 V; AC 5–250 V
• Corriente de carga por canal: máx. 2 A
• Tensión nominal de la bobina de relé: 24 V DC
• Número de salidas por grupo: 1; Corriente total por grupo: máx. 2 A
• Poder de corte: carga resistiva máx. 2 A; carga lámpara 30 W (DC) / 200 W (AC); carga inductiva máx. 2 A
• Pérdidas típicas: ≈5 W
• Ciclos de maniobra: mecánicos 10 millones
• Protección contra cortocircuitos: No; a prever externamente
• Comunicación: compatible con PROFINET y variadas posibilidades de comunicación

Beneficios para tu proyecto

• Expansión modular eficiente: 8 salidas de relé en un único módulo para cargas regionales sin reconfigurar la CPU.
• Conmutación fiable de cargas hasta 2 A por canal, ideal para solenoides, válvulas de señal y indicadores.
• Reducción de cableado y simplificación de armarios: menos interfaces y más claridad eléctrica.
• Integración con PROFINET facilita supervisión de estado y diagnóstico remoto sin cables adicionales.
• Conserva la CPU S7-1200 y mejora la eficiencia de mantenimiento gracias a una expansión granular sin cambios estructurales.

Aplicaciones

Aplicable en líneas de ensamblaje, empaque, robótica ligera y control de actuadores de baja potencia donde se requieren salidas de relé para conmutar cargas 24 V en un bus de campo. Es especialmente útil para activar válvulas, solenoides, bocas de señalización y elementos de iluminación desde una CPU S7-1200, manteniendo un control preciso y sincronizado dentro de una arquitectura de automatización escalable.
