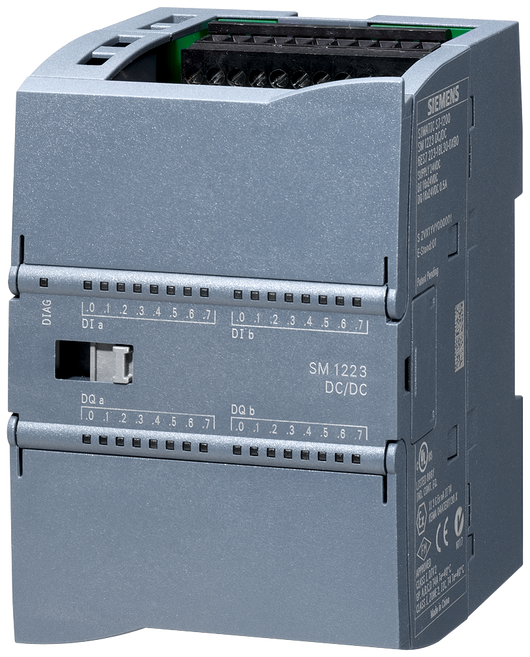

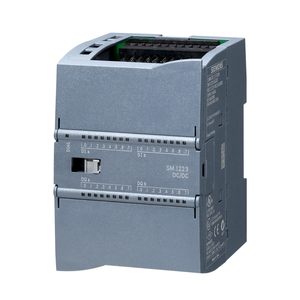

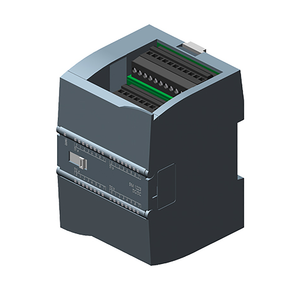

Módulo E/S Siemens 6ES7223-1BL32-0XB0 | SM 1223 16DI/16DO
Disponible solicitando cotización.
ACEPTAMOS 6 MSI CON TARJETAS DE CRÉDITO
Comprados frecuentemente juntos
El módulo SM 1223 (6ES7223-1BL32-0XB0) amplía una CPU SIMATIC S7-1200 con 16 entradas digitales de 24 V DC y 16 salidas de transistor de 0,5 A. Lee señales de sensores, botones y finales de carrera, y activa válvulas solenoides, relevadores auxiliares o lámparas piloto. Las entradas aceptan conexión sink o source, las salidas admiten hasta 8 A por común y cada canal indica su estado con un LED.
- 16 entradas digitales de 24 V DC sink/source con retardo ajustable de 0,2 a 12,8 ms
- 16 salidas de transistor de 24 V DC con 0,5 A por canal para solenoides y señalización
- Alarma de diagnóstico y LED de estado en cada entrada y salida
Ficha Técnica
| Marca | Siemens |
| Número de pedido (SKU) | 6ES7223-1BL32-0XB0 |
| Línea / Familia | SIMATIC S7-1200, módulo de E/S digitales SM 1223 |
| Entradas digitales | 16 × 24 V DC, sink/source, característica IEC 61131 tipo 1, en grupos de 2 |
| Retardo de entrada | Parametrizable: 0,2 / 0,4 / 0,8 / 1,6 / 3,2 / 6,4 / 12,8 ms, en grupos de 4 |
| Salidas digitales | 16 × transistor 24 V DC, 0,5 A por canal (lámpara 5 W máx.), en grupos de 1 |
| Corriente total de salidas | 8 A máx. por común (montaje horizontal, hasta 50 °C) |
| Protección de salidas | Sin protección contra cortocircuito (prever externamente); limitación de sobretensión inductiva a L+ (−48 V) |
| Alimentación | 24 V DC (20,4 a 28,8 V DC); 185 mA del bus de fondo de 5 V DC; pérdidas típicas 4,5 W |
| Diagnóstico y aislamiento | Alarma de diagnóstico; LED de estado por entrada y salida; 500 V AC entre salidas y bus de fondo |
| Longitud de cable | Apantallado 500 m; sin apantallar 300 m (entradas) y 150 m (salidas) |
| Dimensiones y peso | 70 × 100 × 75 mm (ancho × alto × profundidad); 310 g |
| Temperatura de operación | −20 a +60 °C en montaje horizontal; −20 a +50 °C en vertical |
| Protección y certificaciones | IP20; CE, UL, cULus, CSA, FM, KC, RCM, homologaciones navales |
| Ciclo de vida | Producto activo |
Caso de aplicación: bandas transportadoras en una planta de cemento
Problema: La CPU 1214C que controla las bandas de clínker tiene ocupadas sus 14 entradas integradas. Mantenimiento necesita agregar detectores de desalineación, interruptores de velocidad cero y señales de nivel de tolva, además de salidas para torretas de señalización y compuertas neumáticas.
Solución: Se agrega un SM 1223 6ES7223-1BL32-0XB0 junto a la CPU SIMATIC S7-1200, alimentado desde una fuente PM1207 de 24 V DC. En TIA Portal se configura un retardo de entrada de 6,4 ms para filtrar los rebotes de contactos causados por la vibración de la banda. Las 16 salidas de transistor accionan las válvulas solenoides de las compuertas y las torretas, cada una con su fusible externo, porque las salidas no tienen protección contra cortocircuito.
Preguntas frecuentes
¿Con qué CPU SIMATIC S7-1200 es compatible el 6ES7223-1BL32-0XB0?
Se conecta a las CPU S7-1200 que aceptan módulos de señales: la CPU 1214C admite hasta 8 y la CPU 1212C hasta 2; la CPU 1211C no acepta módulos de señales. El módulo toma 185 mA del bus de fondo de 5 V DC, que se suman al balance de la CPU; la CPU 1214C entrega hasta 1 600 mA.
¿Qué software se usa para configurarlo?
Se configura en TIA Portal con STEP 7 Basic o STEP 7 Professional, dentro de la configuración de dispositivos de la CPU S7-1200. Ahí se ajusta el retardo de las entradas, de 0,2 a 12,8 ms en grupos de 4 canales, y se habilitan las alarmas de diagnóstico. La versión mínima depende de la CPU y de su firmware.
¿Cómo se monta y en qué condiciones opera?
Se instala junto a la CPU S7-1200 y se comunica con ella por el bus de fondo. Mide 70 × 100 × 75 mm y pesa 310 g. En montaje horizontal opera de −20 a +60 °C y en vertical de −20 a +50 °C, con grado de protección IP20, por lo que va dentro de tablero.
