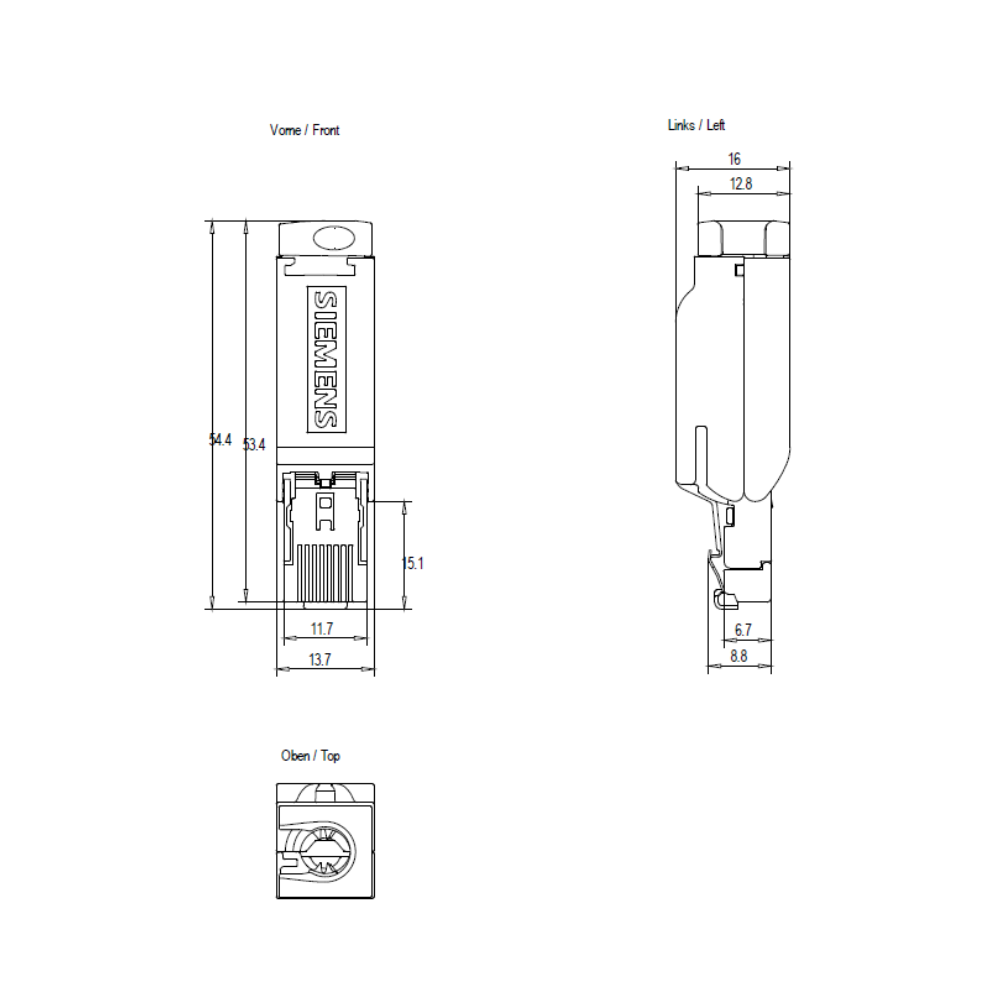

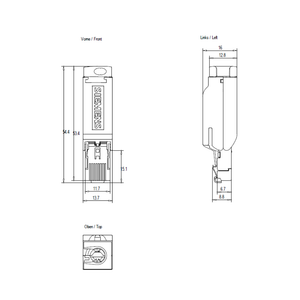

El IE FC RJ45 Plug 180 2x2 de Siemens (6GK1901-1BB10-2AA0) es un conector RJ45 de campo que termina cables Industrial Ethernet FastConnect de 4 hilos y los enlaza con CPU, CP y componentes de red que tienen puerto RJ45. Se arma en sitio con el sistema FastConnect, mediante contactos de desplazamiento del aislamiento para conductores AWG22, y transmite a 10/100 Mbit/s en redes PROFINET e Industrial Ethernet.

• Conector RJ45 FastConnect para cable IE FC TP 2x2 AWG22 con salida de cable a 180°

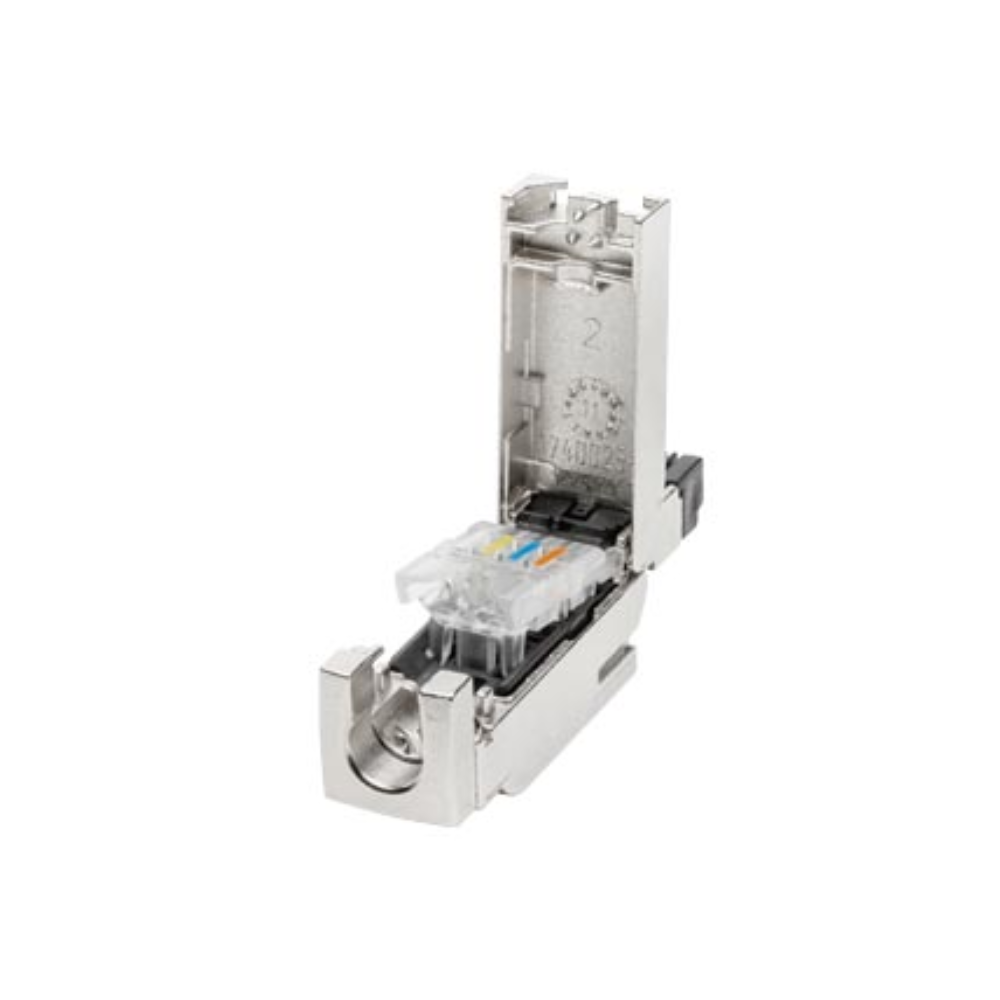

• Caja metálica con alivio de tracción, reutilizable hasta 10 veces, de −40 a +85 °C
• Transmisión de 10/100 Mbit/s Cat5 con soporte para PoE y PoE+

Ficha Técnica

Caso de aplicación: celdas de soldadura robotizada en planta automotriz

Problema: En una línea de carrocerías, los enlaces PROFINET entre los tableros de las celdas de soldadura usan cables con conectores de oficina. Con la vibración y el movimiento de los robots, algunos conectores se aflojan y la línea registra paros por pérdida de comunicación con la periferia.

Solución: Se tiende cable IE FC TP Standard GP 2x2 6XV1840-2AH10 cortado a la medida de cada tramo, se pela con la herramienta 6GK1901-1GA00 y se termina con el conector 6GK1901-1BB10-2AA0 en ambos extremos. Los enlaces unen la CPU SIMATIC S7-1500 con los switches SCALANCE X y la periferia de cada celda. La caja metálica con alivio de tracción sujeta el cable al conector, y al ser libre de silicona puede usarse también en las zonas cercanas a pintura.

Preguntas frecuentes

¿Con qué equipos SIMATIC se puede usar el conector 6GK1901-1BB10-2AA0?

Se conecta a cualquier componente de red, CPU o CP con puerto Industrial Ethernet RJ45, como CPU SIMATIC S7-1200 y S7-1500, switches SCALANCE X y paneles SIMATIC HMI. Transmite a 10/100 Mbit/s y cumple Cat5, suficiente para PROFINET. Para enlaces Gigabit, Siemens ofrece la versión IE FC RJ45 Plug 4x2 Cat6A.

¿Necesita software o configuración en TIA Portal?

No. Es un componente pasivo: no tiene firmware, dirección IP ni parámetros. En TIA Portal se configuran solo los equipos que une, por ejemplo la CPU y el switch. Lo que sí depende del conector es la calidad física del enlace, por lo que conviene armarlo siguiendo las instrucciones de montaje de Siemens.

¿Cómo se monta el conector en el cable?

Se pela el cable IE FC TP 2x2 con la herramienta IE FC Stripping Tool 6GK1901-1GA00, se colocan los 4 hilos AWG22 en los contactos de desplazamiento del aislamiento y se cierra la caja metálica, que integra alivio de tracción. Acepta cable de 6,5 mm de diámetro, con salida a 180°, y puede reutilizarse hasta 10 veces.
