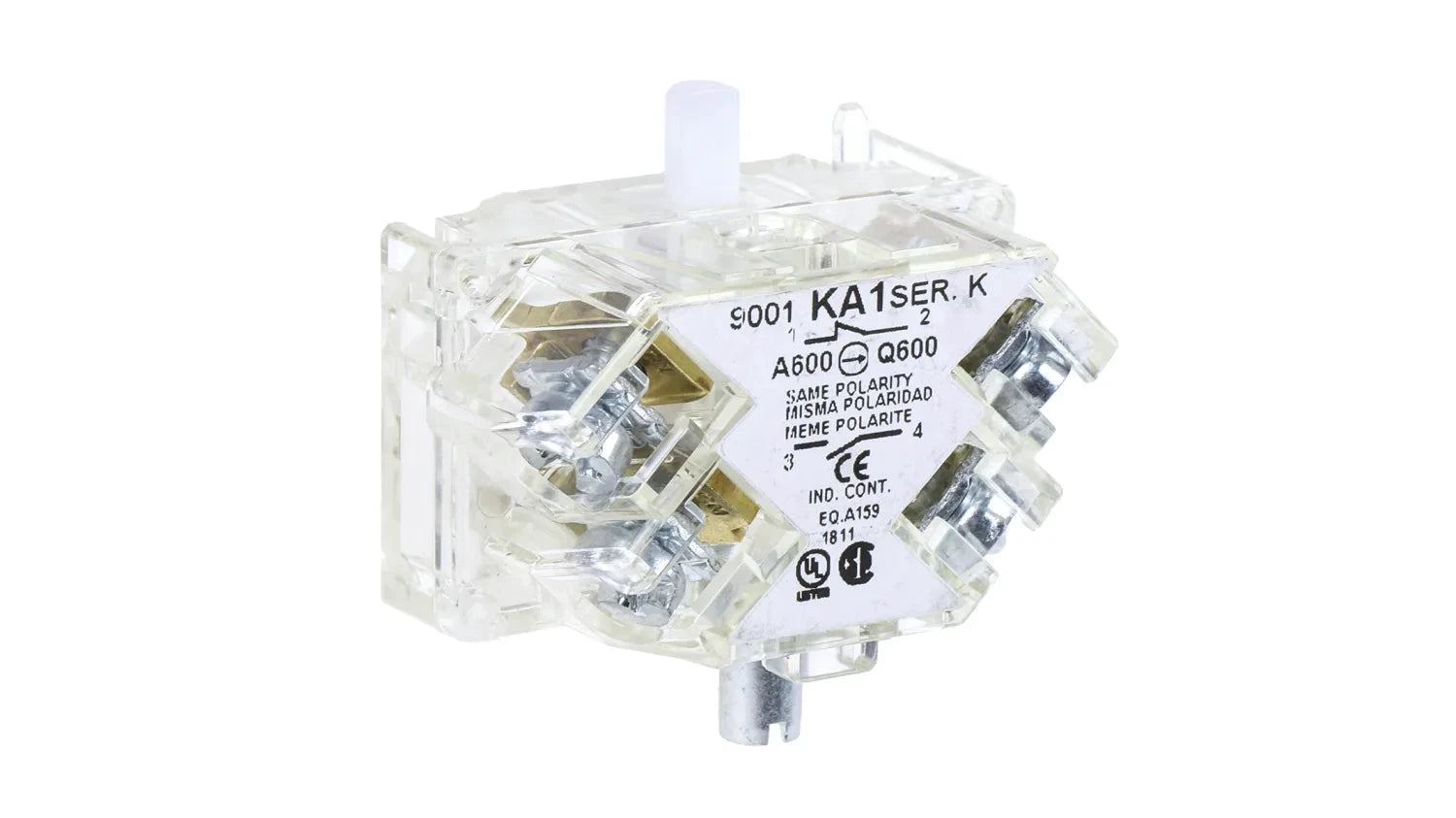

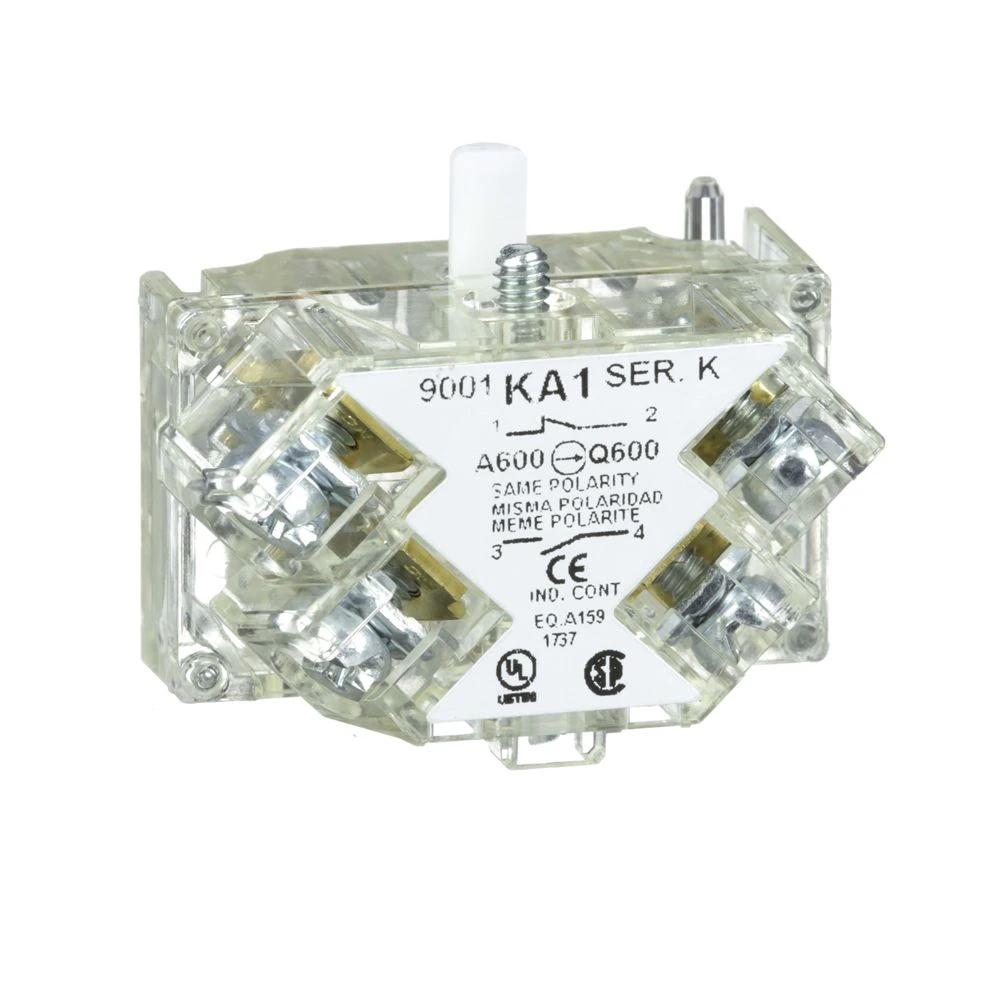

Bloque de Contacto NA, NC General Electric 9001KA1

El 9001KA1 es un bloque de contactos 1N/A 1N/C de 30mm con terminales de abrazadera de tornillo protegidos. Tiene forma de cabeza ranurada cruzada con contactos de aleación de plata. Cabe en un agujero de 30mm con un diseño modular simple, cuerpo de plástico resistente a impactos y corrosión, etiquetado claro del cableado de contacto y nombres de terminales en el lado del bloque La amplia gama de temperaturas de funcionamiento de -25°C a 70°C permite la versatilidad en el uso del producto. Terminales de conexión de abrazadera de tornillo

Tipo de producto o componente : Bloque de contacto

Tipo y composición de contactos : 1 C/O

Forma de la cabeza de tornillo : Ranura cruzada

Material de los contactos : Contactos de aleación de plata

Protección contra cortocircuito : 10 A Fusible de cartucho acorde a IEC 60947-5-1

[Ith] Corriente térmica convencional : 10 A

[Ui] Tensión nominal de aislamiento : 250 V (grado contaminación 3) acorde a En> 40 A

[Uimp] Resistencia a picos de tensión : 2,5 kV acorde a En> 40 A

[Ie] Corriente nominal de empleo

• 3 A en 240 V, AC-15, A600-Q600 acorde a NEMA

• 0,55 A en 125 V, DC-13, A600-Q600 acorde a NEMA

[icm] capacidad nominal de cortocircuito

• 12 kA en 600 V AC-15, 7200 VA

• 15 kA en 480 V AC-15, 7200 VA

• 30 kA en 240 V AC-15, 7200 VA


• 60 kA en 120 V AC-15, 7200 VA

• 0,1 kA en 600 V DC-13, 7200 VA

• 0,27 kA en 250 V DC-13, 7200 VA

• 0,55 kA en 125 V DC-13

Poder de corte asignado

• 3 kA en 240 V AC-15, 720 VA

• 6 kA en 120 V AC-15, 720 VA

• 1,2 kA en 600 V AC-15, 720 VA

• 1,5 kA en 480 V AC-15, 720 VA

• 0,1 kA en 600 V DC-13

• 0,27 kA en 250 V DC-13

• 0,55 kA en 125 V DC-13

Tratamiento de protección : TC

Temperatura ambiente de almacenamiento : -40…70 °C

Temperatura ambiente de funcionamiento : -25…70 °C

Resistencia a las vibraciones : 7 gn (f = 2…500 Hz) acorde a IEC 60068-2-6

Resistencia a los choques : 50 gn acorde a IEC 60068-2-27
