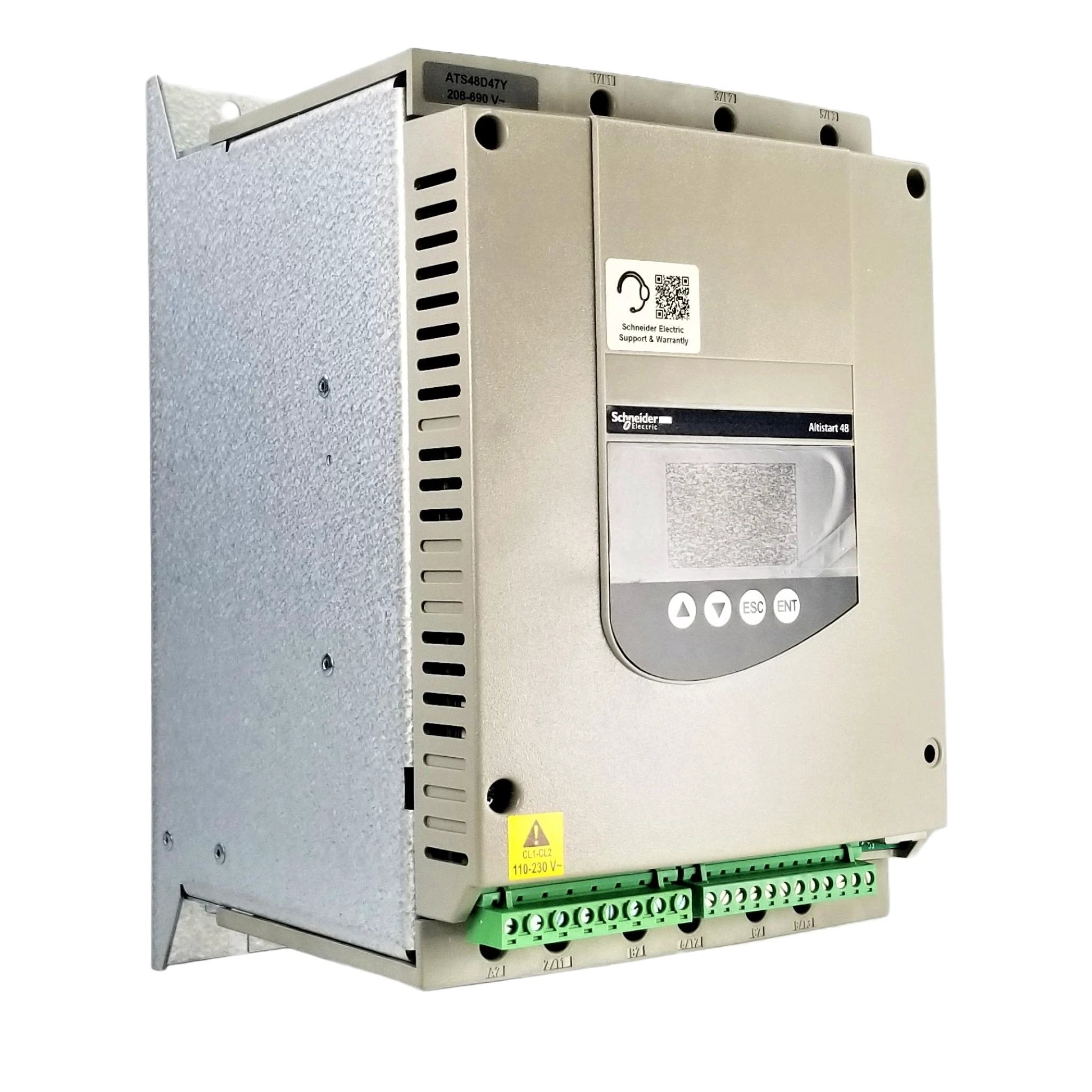

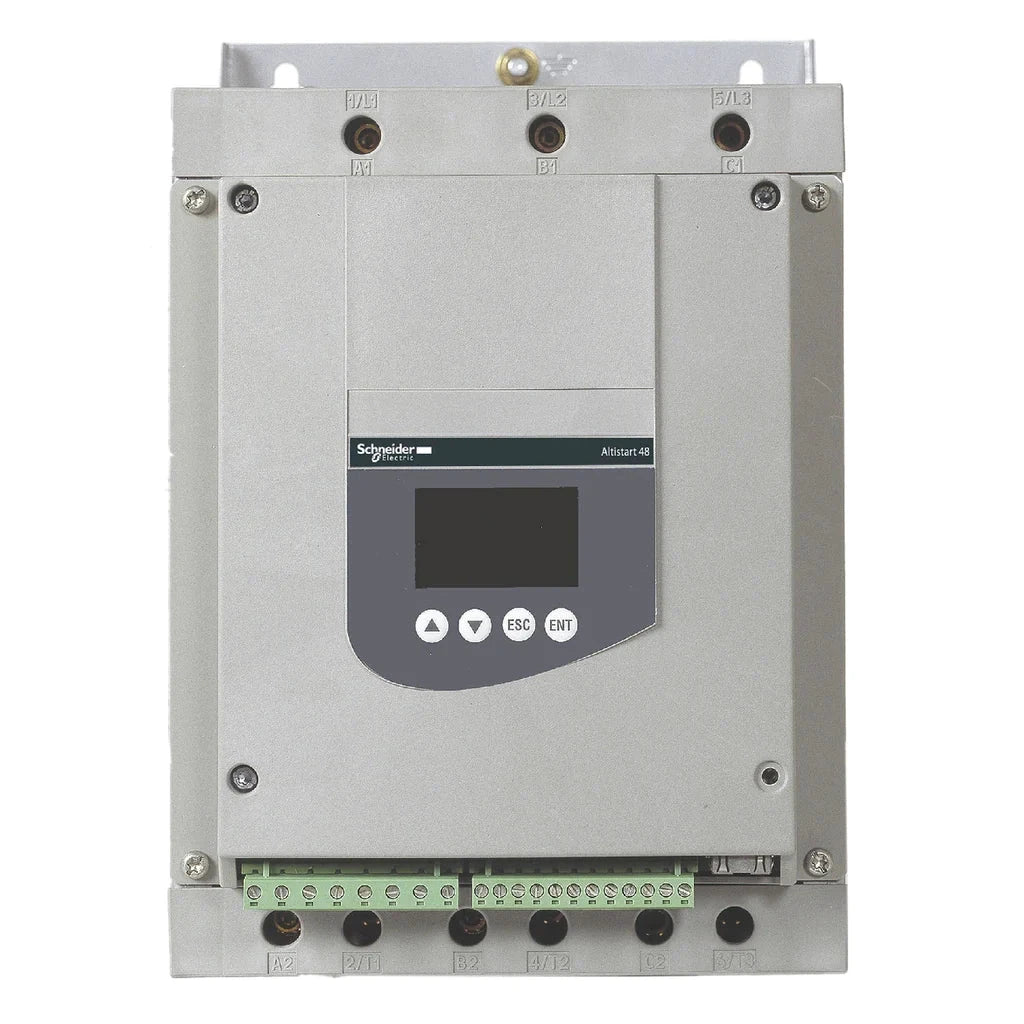

Arrancador suave para motor asincrono Telemecanique ATS48D47Y

telemecanique ats 48d47y - arrancador suave para motor asíncrono - ats48

Datos Generales

Gama de producto : Altistart 48

Destino del producto : Motores asíncronos

Aplicación específica de producto : Cargas pesadas y bombeo

Nombre Corto del Dispositivo : ATS48

Ue tensión de alimentación : 208...690 V - 15...10 %

Frecuencia de alimentación : 50...60 Hz - 5...5 %

Potencia del motor en kW 11 kW en 230 V p/ aplicaciones estándares

• 22 kW en 400 V p/ aplicaciones estándares
• 22 kW en 440 V p/ aplicaciones estándares
• 22 kW en 500 V p/ aplicaciones severas
• 22 kW en 525 V p/ aplicaciones severas
• 30 kW en 500 V p/ aplicaciones estándares
• 30 kW en 525 V p/ aplicaciones estándares
• 30 kW en 690...24000 V p/ aplicaciones severas
• 30 kW en 6 kV p/ aplicaciones severas
• 37 kW en 690...24000 V p/ aplicaciones estándares
• 37 kW en 6 kV p/ aplicaciones estándares
• 9 kW en 230 V p/ aplicaciones severas
• 18,5 kW en 400 V p/ aplicaciones severas
• 18,5 kW en 440 V p/ aplicaciones severas
• Potencia del motor en HP 10 hp en 208 V p/ aplicaciones severas
• 15 hp en 230 V p/ aplicaciones estándares
• 25 hp en 460 V p/ aplicaciones severas
• 30 hp en 460 V p/ aplicaciones estándares
• 30 hp en 5 V p/ aplicaciones severas
• 40 hp en 5 V p/ aplicaciones estándares

Tipo de protección Fallo de fase, estado 1 línea

Número de entrada digital : 5

Corriente mínima de conmutación : 10 mA en 6 V CC para salidas relé

Número de salida digital : 2

Salida discreta

• tipo de cable: LO1) salida lógica 0 V común configurable
• tipo de cable: LO2) salida lógica 0 V común configurable
• tipo de cable: R1) salidas relé fallo relé No
• tipo de cable: R2) salidas relé fin reles de inicio No
• tipo de cable: R3) salidas relé potenc. motor No

Tipo de salida análogica Salida corriente AO, estado 1 0-20 mA o 4-20 mA,

frecuencia de cambio : <500 Ohm

Tipo de conector : 1 RJ45

Interface física : Multipunto RS485

Velocidad de transmisión : 4800, 9600 o 19200 bps

Función disponible : Desviación externa (opcional)

Posición de funcionamiento : Vertical +/- 10 grados

Altura : 275 mm

Ancho : 160 mm

Profundidad : 190 mm

Peso del producto : 4,9 kg

Compatibilidad electromagnética

• Emisiones conducidas y radiadas nivel A acorde a IEC 60947-4-2
• Emisiones conducidas y radiadas nivel B acorde a IEC 60947-4-2
• Ondas oscilatorias amortiguadas nivel_3 acorde a IEC 61000-4-12
• Descarga electroestática nivel_3 acorde a IEC 61000-4-2
• Inmunidad a oscilaciones eléctricas nivel_4 acorde a IEC 61000-4-4
• Inmunidad a interferencia radioeléctrica radiada nivel_3 acorde a IEC 61000-4-3
• Impulso corriente/tensión nivel_3 acorde a IEC 61000-4-5
• Humedad relativa 0...95 % sin condensación o goteo de agua acorde a EN/IEC 60068-2 3

Temperatura ambiente de funcionamiento

• 40...60 °C - tipo de cable: con desclasificación de corriente del 2% por cada °C)
• -10...40 °C - tipo de cable: sin reducción de la potencia nominal)

Temperatura ambiente de almacenamiento : -25...70 °C

Altitud máxima de funcionamiento : <= 1000 m sin reducción de la potencia nominal > 1000...2000 m con reducción capacidad normal de corriente de 2,2 % por cada 100 m adicionales

Unidades de embalaje : Tipo de unidad de paquete 1 PCE
