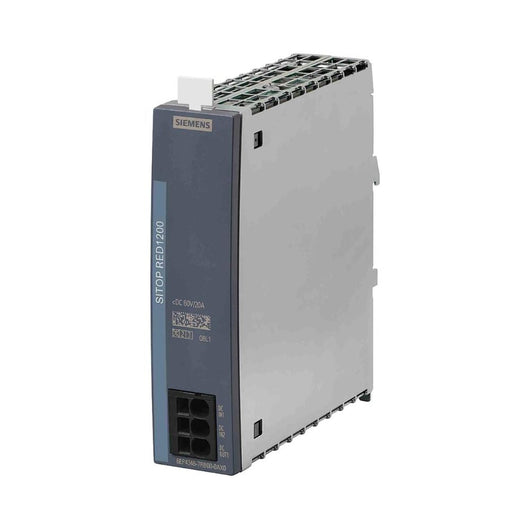

6EP43467RB000AX0 Siemens

Módulo de redundancia SITOP RED1200 Entrada/salida: 24/48 V DC/20 A apto
para desacoplar dos fuentes de alimentación SITOP con una intensidad de salida
de 10 A máx. cada una

Datos Técnico Generales

Forma de la red de alimentación : Tensión continua

Tensión de alimentación con DC : 12 ... 48 V

Tensión de entrada con DC : 10 ... 58 V

Número de salidas : 1

Tensión de salida con DC valor nominal : 24 V

Fórmula de tensión de salida Ue - aprox. : 0,6 V

Tensión de salida

• en la salida 1 con DC valor nominal 24 V

Tensión de salida es ajustable : No

Intensidad de salida

• valor nominal 20 A

Conexión en paralelo de equipos : No

Rendimiento [%] : 97,5 %

Aislamiento galvánico entre entrada y salida : No

Clase de protección del material : Clase III

Grado de protección IP : IP20

Norma

• para emisión de perturbaciones EN 61000-6-3
• para inmunidad a perturbaciones EN 61000-6-2

Certificado de idoneidad

• marcado CE Sí
• homologación UL Sí; cULus-Listed (UL 508, CSA C22.2 No. 107.1), File E197259
• homologación CSA Sí; CSA C22.2 No. 62368-1
• NEC Class 2 No

Certificado de idoneidad

• IECEx No
• ATEX No
• homologación ULhazloc No
• cCSAus, Class 1, Division 2 No
• homologación FM No

Sociedad de clasificación naval

• American Bureau of Shipping Europe Ltd. (ABS) No
• Bureau Veritas (BV) No
• Det Norske Veritas (DNV) No
• Lloyds Register of Shipping (LRS) No

Potencial de efecto invernadero [CO2 eq]

• total 396,8 kg
• durante la fabricación 51,1 kg
• durante el funcionamiento 1 051,5 kg
• tras fin de la vida 0,81 kg

Temperatura ambiente

• durante el funcionamiento -40 ... +70 °C; Con convección natural
• durante el transporte -40 ... +85 °C
• durante el almacenamiento -40 ... +85 °C

Anchura × altura × profundidad de la caja : 35 × 125

Ancho de montaje × altura de montaje : 35 mm

Distancia que debe respetarse

• arriba 45 mm
• abajo 45 mm
• izquierda 0 mm
• derecha 0 mm

Tipo de fijación Sobre perfil normalizado EN 60715 35x7,5/15 por abroche

• montaje sobre perfil DIN Sí
• montaje en perfil soporte S7 No
• montaje en pared No

Carcasa disponible en hilera : Sí

Peso neto : 0,47 kg
