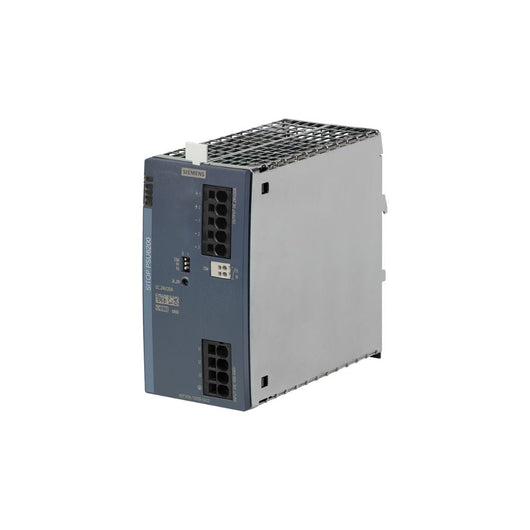

6EP3436-7SB00-3AX0 Siemens

SITOP PSU6200 24 V/20 A Fuente de alimentación estabilizada Entrada: 400-500
V AC Salida: 24 V DC/20 A con interfaz de diagnóstico

Datos Técnicos Generales

Tensión de alimentación con AC

• valor nominal mínimo 400 V
• valor nominal máximo 500 V
• valor inicial 323 V
• valor final 576 V

Frecuencia de red : 50/60 Hz

Frecuencia de red : 47 ... 63 Hz

Intensidad de entrada

• con valor nominal de la tensión de entrada 400 V 0,77 A
• con valor nominal de la tensión de entrada 500 V 0,62 A

Número de salidas : 1

Tensión de salida

• en la salida 1 con DC valor nominal 24 V

Tensión de salida es ajustable : Sí; Mediante potenciómetro

Tensión de salida ajustable : 24 ... 28 V; max. 480 W (576 W a 45°C)

Precisión de regulación relativa de la tensión de salida

• con fluctuación lenta de la tensión de entrada 0,2 %
• con fluctuación lenta de la carga resistiva 0,1 %

Ondulación residual

• máx. 30 mV
• típico 20 mV

Pico de tensión

• máx. 30 mV
• típico 20 mV

Tiempo de subida de tensión de la tensión de salida

• típico 100 ms

Intensidad de salida

• valor nominal 20 A
• rango asignado 0 ... 20 A; 24 A a +45 °C; +60 ... +70 °C: Derating 3%/K

Potencia activa entregada típico : 480 W

Intensidad de sobrecarga breve

• con cortocircuito durante el arranque típico 24 A
• con cortocircuito en servicio típico 24 A

Tiempo de establecimiento

• con escalón de carga 10 % a 90% típico 2 ms
• con escalón de carga 90 % a 10 % típico 2 ms
• máx. 3 ms

Propiedad de la salida resistente a cortocircuitos : Sí
