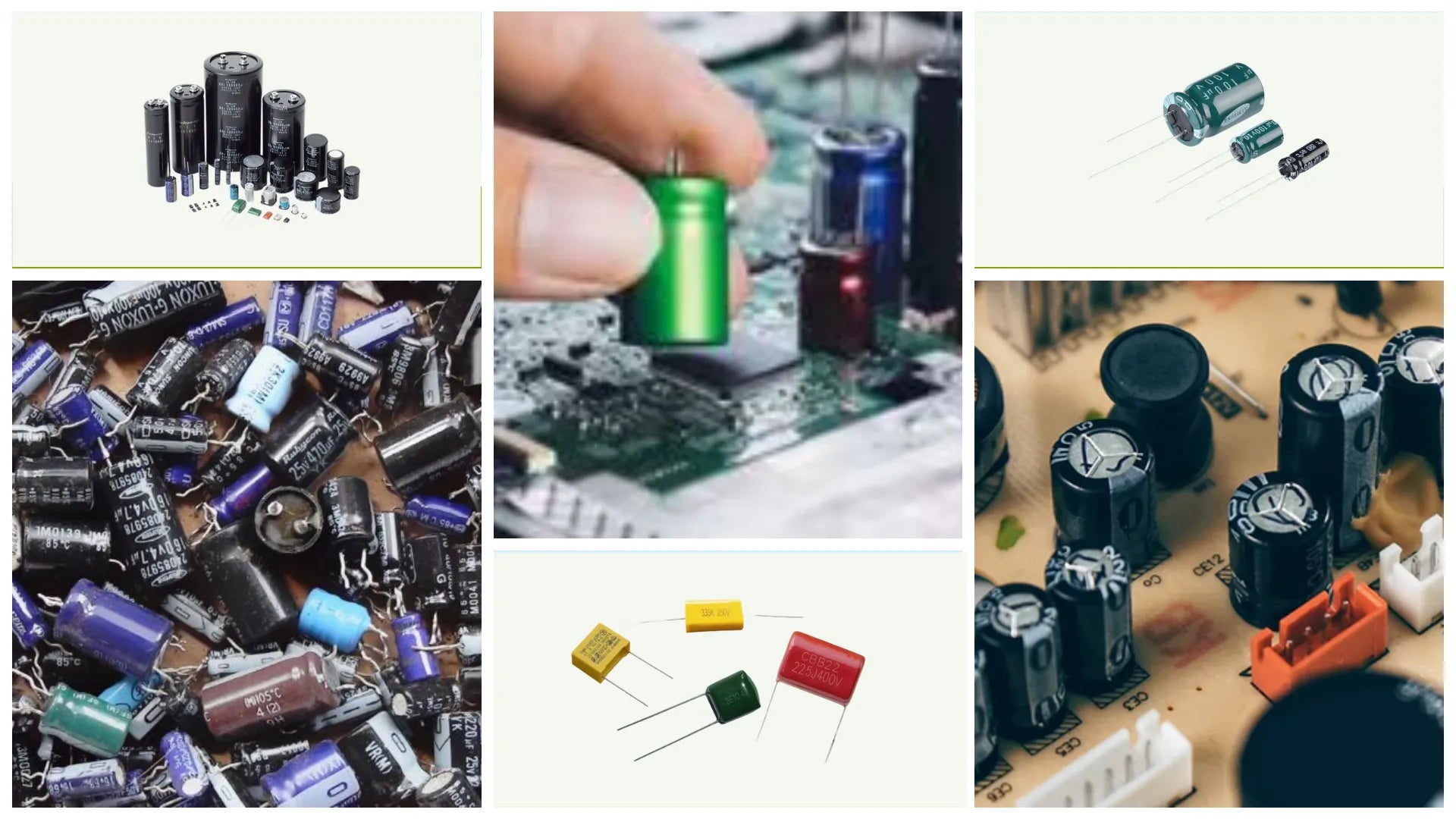

Tipos de capacitores

La electricidad es uno de los componentes más importante en el desarrollo de los procesos industriales, pero en ocasiones hace falta almacenarla, para lograr el objetivo se utiliza la técnica de la capacitancia, la cual opera según el tipo de capacitores.Estos dispositivos también son conocidos como condensadores

Para que hoy día nos podamos beneficiar de las bondades de este instrumento, tuvieron que realizarse diversos estudios que datan desde épocas antiguas. Sin embargo, no es hasta 1940 cuando los capacitadores pasaron a ser un elemento confiable. Para la década de los 70 y 80 se fueron ampliando las aplicaciones de los capacitadores resultando beneficiosos para un gran número de operaciones.

Los capacitadores son unos instrumentos diseñados con el objetivo de almacenar la energía por medio de unos campos eléctricos. Pertenece al grupo de dispositivos pasivos porque tiene la habilidad de cortar el flujo eléctrico. Por consiguiente, son usados como filtros de corriente continua.

Indistintamente de los tipos de capacitadores que existen en el mercado, las partes esenciales de un capacitador son las siguientes,

  • Placas metálicas: Estas piezas se encargan de almacenar las cargas eléctricas.
  • Dialéctico o aislante: Están diseñado para evitar el contacto entre las dos placas.
  • Carcasa de plástico: Es la parte externa del capacitador y cumple la función de proteger todo el sistema interno.

Conoce los tipos de capacitadores

  • Capacitadores Electrolíticos de Aluminio: Son capacitadores que están conformado de dos tiras enrolladas de papel de aluminio con una tira de papel absorbente entre ellas que se empapa en una solución de electrolito. Es uno de los tipos de capacitadores que más alcance de capacitancia, la cual oscila entre 0.1μF a 500,000μF.
  • Condensadores de Tantalio: Están fabricados a base de pentóxido de tántalo. Suelen ser más pequeños, más livianos y más estables. Tienen menores tasas de fuga y menos inductancia entre los cables.
  • Condensadores de Cerámica: Son uno de los tipos de capacitadores más utilizados y están compuestos por ácido de titanio. Se caracterizan por no estar construidos como una bobina, por lo que tienen baja inductancia, razón por la cual son muy apropiados para aplicaciones de frecuencia alta.
  • Condensador de poliéster: También se le conoce como capacitador de película. Están disponibles en el rango de 1nF a 15μF, y con tensiones de trabajo de 50V a 1500V. Vienen con los rangos de tolerancia de 5%, 10% y 20%. Tienen un alto coeficiente de temperatura y firmeza de aislamiento
  • Capacitador de polipropileno: Estos capacitadores tienen un dieléctrico que está hecho de película de polipropileno. Poseen una alta resistencia y por lo general son utilizados, cuando se amerita una alta tolerancia y una alta resistencia al aislamiento, como por ejemplo; en la supresión de ruido.

Otros tipos de capacitadores

  • Condensador de poliestireno: Se caracterizan por poseer valores bajos (10pF a 47nF). Los voltajes de trabajo para los condensadores de poliestireno son de 30V a 630V. Contienen una alta resistencia de aislamiento, siendo muy útiles en aplicaciones de acoplamiento y almacenamiento. Los tipos de precisión son adecuados para temporización, ajuste y circuitos de filtro.
  • Condensador de policarbonato: El rango de valor de estos tipos de capacitadores es de 100pF a 10μF con tensiones de 400V DC. Se caracterizan por no presentar mucha variedad en los cambios de temperatura, además de tener niveles de tolerancia altos, pero no son muy eficiente cuando se requiere una alta precisión.
  • Condensador de mica de plata: Son elaborados al depositar una capa de plata sobre un dieléctrico de mica. Poseen un buen coeficiente de temperatura y resistencia. No obstante, carecen de valores de capacitancia
  • Capacitadores de papel: Son unos dispositivos realizados con tiras delgadas de conductos de láminas de metal, los cuales están separados por un dieléctrico de papel encerado. Contemplan un rango de capacitancia de 500pF a 50μF y un alto voltaje de trabajo; Son utilizados usan en equipos de alto voltaje, entre otros aparatos.

Tipos de capacitadores y sus beneficios

  • En su mayoría poseen alto voltaje y resistencia
  • Existen diversos tipos de capacitadores, lo que permite una opción para cada necesidad
  • Permite el almacenamiento de energía de forma confiable
  • Son compatibles con el ahorro de la energía eléctrica
  • Pueden funcionar durante 24 horas continuas
  • Estos dispositivos no requieren mantenimiento
